閥門圖片

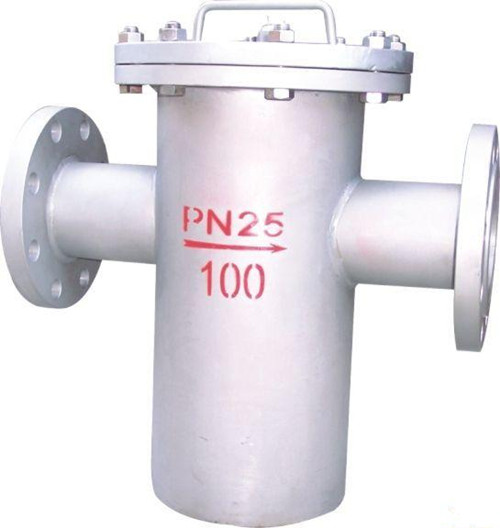

產品名稱:桶形吊籃式過濾器

型號:TDG型

工作壓力:1.0Mpa-50.0Mpa

工作溫度:-196℃-650℃

連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍

驅動方式:手動、氣動、液動、電動

聯系電話:15901687301




產品詳情:
桶形吊籃式過濾器概述: TDG型桶形吊籃式過濾器適用于蒸汽、空氣、煤油、水等配管中排掉銹渣及異物,用于保護閥門及管道設備。

桶形吊籃式過濾器應用范圍:

1.化工、石化生產中的弱腐蝕性物料,如:水、氨、油品等。
2.化工生產品中的腐蝕性物料,如:燒堿、純堿、濃稀硫酸、碳酸、醋酸等。
3.深冷中的低溫物料,如:液甲烷、液氨、液氧和各種冷劑。
4.輕工食品、制藥生產中有衛生要求的物料,如:啤酒、飲料、乳制品、糧漿醫藥用品等。
5.各種特殊工藝的高效精密過濾器等。

桶形吊籃式過濾器結構特點:

1、標準不銹鋼過濾網孔徑為Ф3—6,其孔徑數目可供選擇。

2、可選擇壓力表連接,過濾器蓋上有凸合面鉆螺紋孔以便安裝壓力表。
3、流通面積大、故壓力損失小,安裝容易維修方便。
4、A型表示平衡式,B型表示高進低出。

桶形吊籃式過濾器標準規范:
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008



桶形吊籃式過濾器零件材料與工況:



Parts
零件名稱
Materials
材料
Body
閥體
CarbonsteelStainlessSteeJ
碳鋼、不銹鋼
Gauze Filter Cap
濾網蓋
CarbonsteelStainlessSteeJ
碳鋼、不銹鋼
Filter Core Net
濾芯網
Stainless Steel
不銹鋼
Gasker
墊片
Metal graphite
金屬石墨



桶形吊籃式過濾器主要尺寸及重量:



公稱尺寸 公稱
壓力
最高
允許
溫度
TDG-B 外形尺寸
(mm)
TDG-B 外形尺寸
(mm)
L H2 H1 D C L H2 H1 H D C
25 PN16
PN25
PN40
PN64
350 215 165 105 76 470 215 110 70 270 76 470
32 230 165 105 76 470 230 115 75 280 76 470
40 270 175 130 108 560 270 120 100 305 108 560
50 270 175 130 114 560 270 120 100 305 114 560
65 330 210 145 140 710 330 155 115 355 140 710
80 340 255 150 159 790 340 175 135 405 159 790
100 430 300 175 21 9 820 430 215 185 475 219 820
125 480 355 190 273 880 480 265 195 545 273 880
150 500 425 210 273 - 500 315 225 635 273 -
200 560 525 260 325 - 560 380 275 785 325 -
250 660 630 305 426 - 660 470 320 935 426 -
300 750 830 365 478 - 750 630 360 1195 478 -
