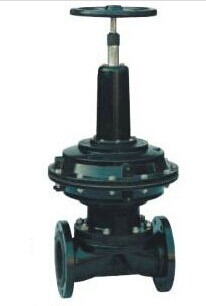

產品名稱：英標氣動隔膜閥
型 號：EG6K41J
產品口徑：DN20～DN200
產品壓力：0.6~6.4Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：15901687301
產品詳情：
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
工作壓力：1.0Mpa-50.0Mpa。
工作溫度：-196℃-650℃。
連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。
驅動方式：手動、氣動、液動、電動。
上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。
一、EG6K41J英標氣動隔膜閥概述：
隔膜閥是一種特殊形式的截?cái)嚅y、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流？蓮V泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。
氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉
二、主要零部件材質
|
零件名稱
|
閥體
|
閥瓣、閥蓋、薄膜壓頭
|
汽缸、汽缸蓋
|
螺桿、閥桿、壓簧桿
|
隔膜、薄膜
|
|
材料
|
HT200襯氟塑料、襯橡膠
|
HT200
|
HT200 ZL102
|
35
|
氯丁橡膠、氟塑料
|
三、主要技術參數
|
公稱壓力
（MPa）
|
試驗壓力Ps（MPa）
|
|
適用介質
|
工作溫度
（℃）
|
|
殼體試驗
|
密封試驗
|
|
0.6
|
0.9
|
0.66
|
W、非腐蝕性流體
|
≤100
|
|
1.0
|
1.5
|
1.1
|
J、一般腐蝕性流體
|
≤85
|
|
Fs、強酸、堿及各種有機溶劑
（溶融堿金屬及元素氟除外）
|
≤150
|
四、外形尺寸、連接尺寸及重量
英標常閉式襯膠氣動隔膜閥
|
型號
|
公稱通徑
DN（mm）
|
尺寸
|
氣動裝置
|
重量
（kg）
|
|
L
|
f
|
D1
|
D
|
Do
|
n-d
|
H
|
B
|
代號ES
|
耗氣量 （cm2）
|
氣源壓力
（MPa）
|
氣源接頭
（in）
|
|
J
|
W
|
|
英標常閉式
EG6B41W/J/Fs
EG6B41W/J/Fs
EG6B41W/J/Fs
|
20
|
121
|
117
|
2
|
75
|
105
|
120
|
4-13.5
|
343
|
168
|
61
|
163.87
|
0.3
|
1/8
|
6.3
|
|
25
|
131
|
127
|
2
|
85
|
115
|
120
|
4-13.5
|
345
|
168
|
61
|
196.65
|
0.3~0.4
|
1/8
|
7.3
|
|
32
|
150
|
146
|
2
|
100
|
140
|
120
|
4-17.5
|
363
|
168
|
61
|
229.4
|
0.3~0.4
|
1/8
|
8.3
|
|
40
|
163
|
159
|
2
|
110
|
150
|
165
|
4-17.5
|
430
|
260
|
62
|
1425.7
|
0.3~0.4
|
1/4
|
14.5
|
|
50
|
194
|
190
|
2
|
125
|
165
|
165
|
4-17.5
|
575
|
318
|
63
|
2284.1
|
0.3~0.4
|
1/4
|
26
|
|
65
|
220
|
216
|
2
|
145
|
185
|
165
|
4-17.5
|
588
|
318
|
63
|
3048
|
0.3~0.4
|
1/4
|
30.8
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17.5
|
769
|
318
|
63
|
3244.7
|
0.4~0.5
|
1/4
|
64.9
|
|
100
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17.5
|
816
|
425
|
64
|
6964.5
|
0.4~0.5
|
1/4
|
70.3
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17.5
|
820
|
425
|
64
|
7439.7
|
0.4~0.5
|
3/8
|
80.7
|
|
150
|
412
|
406
|
3
|
240
|
285
|
310
|
8-22
|
920
|
549
|
65
|
14912
|
0.5
|
3/8
|
184.5
|
|
200
|
529
|
521
|
4
|
295
|
340
|
483
|
8-22
|
1010
|
749
|
66
|
49161
|
0.6
|
1/2
|
202
|
英標常開式襯膠氣動隔膜閥
|
型號
|
公稱通徑
DN（mm）
|
尺寸
|
氣動裝置
|
重量
（kg）
|
|
L
|
f
|
D1
|
D
|
Do
|
n-d
|
H
|
B
|
代號ES
|
耗氣量
（cm2）
|
氣源壓力
（MPa）
|
氣源接頭
（in）
|
|
J
|
W
|
|
英標常開式
EG6K41W/J/Fs
EG6K41W/J/Fs
EG6K41W/J/Fs
|
20
|
121
|
117
|
2
|
75
|
105
|
120
|
4-13.5
|
394
|
168
|
61
|
163.87
|
0.3
|
1/8
|
7.2
|
|
25
|
131
|
127
|
2
|
85
|
115
|
120
|
4-13.5
|
394
|
168
|
61
|
196.65
|
0.3~0.4
|
1/8
|
8.9
|
|
32
|
150
|
146
|
2
|
100
|
140
|
120
|
4-17.5
|
400
|
168
|
61
|
229.4
|
0.3~0.4
|
1/8
|
10.6
|
|
40
|
163
|
159
|
2
|
110
|
150
|
165
|
4-17.5
|
485
|
260
|
62
|
1425.7
|
0.3~0.4
|
1/4
|
19.5
|
|
50
|
194
|
190
|
2
|
125
|
165
|
165
|
4-17.5
|
635
|
318
|
63
|
2284.1
|
0.3~0.4
|
1/4
|
34.9
|
|
65
|
220
|
216
|
2
|
145
|
185
|
165
|
4-17.5
|
650
|
318
|
63
|
3048
|
0.3~0.4
|
1/4
|
39.9
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17.5
|
660
|
318
|
63
|
3244.7
|
0.4~0.5
|
1/4
|
51.9
|
|
100
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17.5
|
816
|
425
|
64
|
6964.5
|
0.4~0.5
|
1/4
|
51.9
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17.5
|
825
|
425
|
64
|
7439.7
|
0.4~0.5
|
3/8
|
93.2
|
|
150
|
412
|
406
|
3
|
240
|
285
|
310
|
8-22
|
1013
|
549
|
65
|
14912
|
0.5
|
3/8
|
184.5
|
|
200
|
529
|
521
|
4
|
295
|
340
|
483
|
8-22
|
1300
|
749
|
66
|
49161
|
0.6
|
1/2
|
407.4
|
