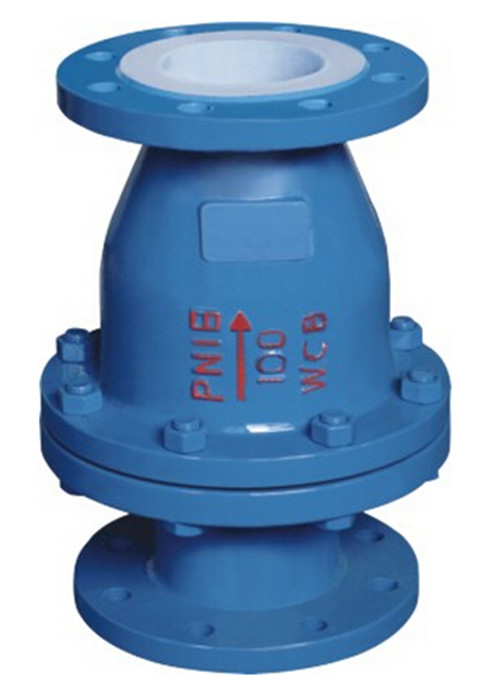

產品名稱：襯氟立式止回閥
產品型號：H42F46
產品口徑：DN15-500
產品壓力：1.6-2.5Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：15901687301
產品詳情：
產品簡介
襯氟旋啟式止回閥是能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
結構特點
1、 升降直通式止回閥
主要型號有H41S型，結構一般與截止閥相似，其閥瓣沿著通道中心作升降運動，動作可靠，一般只能安裝在水平管路上。
2、 升降立式止回閥
主要型號有H42S型、H72S型、H40S型，其中H40S型是一種新型結構，閥瓣為球型，共同特點是閥瓣沿閥體通路軸線做升降運動，一般應安裝在垂直管路。
3、 旋啟式止回閥
主要型號有H44S型，H74S型單瓣旋啟式和H76S型雙瓣旋啟式，閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路。
4、 蝶式止回閥
主要型號有H47PO型，結構為軟密封雙偏心法蘭連接，微阻緩閉蝶形止回閥閥外設計了緩閉裝置，有利于減少流阻和振動，減少水錘影響。
技術參數及執行標準
|
|
升降直通式
|
升降立式
|
對夾升降立式
|
單瓣旋啟式
|
雙瓣旋啟式
|
蝶式
|
|
公稱通徑
|
DN15~500
|
15~500
|
DN15~300
|
DN15~500
|
DN50~1200
|
DN200~1800
|
|
公稱壓力(MPa)
|
PN0.6~1.6
|
PN0.6~1.6
|
PN0.6~2.5
|
PN0.6~2.5
|
PN0.6~4.0
|
PN0.6~1.6
|
|
閥門材料
|
灰鑄鐵、碳鋼、不銹鋼
|
|
襯里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
GXPO
|
|
適用介質
|
詳見防腐襯里材料
|
|
工作溫度(℃)
|
|
設計制造
|
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
|
|
結構長度
|
GB/T 12221-1989
|
|
連接法蘭
|
JB/T 82.1-94、GB/T9113.1-2000
|
|
壓力試驗
|
GB/T 13927-1992
|
